Horma bakarreko hodi korrugatuaren produktuaren errendimenduan uhin uhin formaren eragina

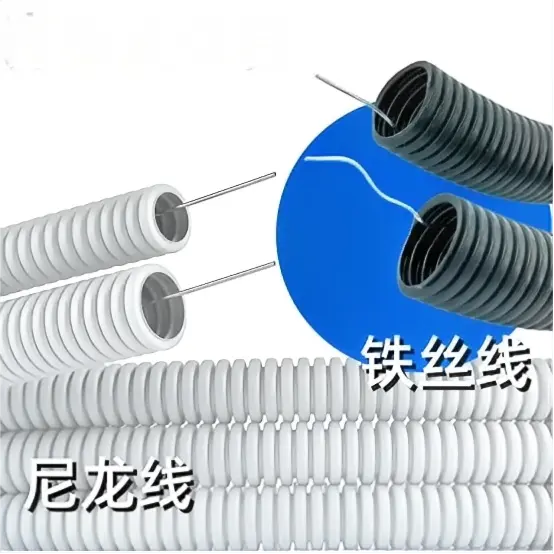

Horma bakarreko hodi korrugatuek aplikazioaren aldakortasun handia eskaintzen dute, egitura-diseinu eta material propietate bereziengatik. Etxebizitza eta merkataritzako eraikinetako drainatze-sistemetarako irtenbide ezin hobeak dira, euri-urak eta hondakin-urak eraginkortasunez bideratzen dituzten emari ahalmen optimoarekin. Kableen kudeaketa agertokietan, hodi hauek kable elektrikoen eta komunikazio-kableen babes-bide sendo gisa funtzionatzen dute, iraunkortasuna eta instalazio malguak konbinatuz. Eraikuntza arinek manipulazio-esfortzua murrizten du instalazioan zehar, eta berezko korrosioaren erresistentziak epe luzerako errendimenduaren egonkortasuna bermatzen du ingurumen-baldintza ezberdinetan. Gainera, haien aplikazioa nekazaritzako ureztatze-sistemetara hedatzen da, non laboreetara ura zehatz-mehatz banatzea errazten baitute, ureztatzearen eraginkortasuna eta baliabideen erabilera hobetuz.

Erabiltzen duguneanhorma bakarreko hodi korrugatuen makinahodi korrugatua egiteko, hainbat motatako olatu-gandorra egin daitezke eskakizunen arabera. Olatuen gandorraren formak eraztunaren zurruntasuna, malgutasuna, inpaktuaren erresistentzia, tentsioaren banaketa, fluido-dinamikaren errendimendua eta horma bakarreko hodi korrugatuen instalazioaren eraginkortasuna arautzen dituen oinarrizko egitura-parametro gisa balio du.

1. Mainstream Wave Peak Forma eta Core Performance Eragina

1. Uhin trapezoidala (ingeniaritzan gehien erabiltzen dena, % 76 gutxi gorabehera)

· Egituraren ezaugarriak hauek dira: gandorra laua da, alboko horma inklinatua eta aska gehienbat biribildua.

· Errendimenduaren eragina

o Zurruntasun zirkunferentzial handia: uhin-gailur-planoaren euskarri-eremu handiak konpresio-indar erradialen aurrean erresistentzia handia ematen du, zurruntasun-mailak (SN4–SN16) lortu ahal izateko.

o Estres-kontzentrazioa: tentsio-kontzentrazioa erraza da uhin-gailurraren ertz zorrotzean, neurtutako tentsio maximoa batez besteko tentsioaren 2,3 aldiz irits daiteke eta nekearen pitzadura erraza da epe luzeko kargapean.

o Inpaktuarekiko erresistentzia eskasa da orokorrean: izkina zorrotzak inpaktu-energia xurgatzen du, eta euskarri soilaren habearen talkaren indarra baxua izan ohi da.

o Ekonomia: egitura-eraginkortasun handia, zurruntasun berdinean material-kontsumo gutxiago.

· Aplikazio-eszenatokiak: zurruntasun-baldintza handiko proiektu konbentzionalak, hala nola, udal drainatzea, ur zikinen isurketak eta komunikazio-kableatzea.

2. Arku zirkularra / Uhin sinusoidala

· Egituraren ezaugarriak olatu-gailurraren eta haranaren trantsizio leuna dira izkina zorrotzik gabe.

· Errendimenduaren eragina

o Estresaren banaketa uniformea ​​da: tentsioaren kontzentrazio punturik ez, neke eta pitzaduraren erresistentzia bikaina, bizitza luzea.

o Malgutasun ona: deformazio axial eta zirkunferentzialaren gaitasun handia, zimenduen finkapen irregularra egokitzeko gaitasun ona.

o Zurruntasun-eraginkortasun baxua: materialaren erabilera berdinarekin, eraztunaren zurruntasuna uhin trapezoidalarena baino txikiagoa da, horma-lodiera edo olatu-altueraren konpentsazio gehigarria behar da, eta horrek kostuak areagotzen ditu.

o Uhin-gailurraren kontaktu-eremua txikia da, eta tokiko konpresioa erraza da ahurra izatea.

· Aplikazio-eszenatokiak: lurzoru biguna, lubakirik gabeko eraikuntza, kableen bideratzea maiz tolestuta eta aldi baterako drainatzea.

3. U formako uhina

· Egituraren ezaugarriak hauek dira: gandorra leuna da, aska arku handi bat da eta forma osoa ertz biribildutako laukizuzen batetik hurbil dago.

· Errendimenduaren eragina

o Errendimendu integrala orekatua da: uhin trapezoidalaren zurruntasuna eta uhin zirkularren malgutasuna ditu, eta tentsioaren banaketa uniformeagoa da.

o Jariakinen errendimendu bikaina: barruko horma leuna, fluidoen erresistentzia baxua, autogarbitzeko gaitasun handia eta lokatz metaketaren erresistentzia.

o Instalazio egonkorra: kanpoko gainazaleko kontaktu-eremu handiak instalazioan zehar jaurtitzea eragozten du, eraikuntza segurua erraztuz.

· Aplikatu daitezkeen agertokiak: nekazaritza lurren drainatzea, euri-uraren bilketa eta karga moderatua duten udal-hodibideak.

4. V formako uhina

· Egiturazko ezaugarriak: gailur zorrotzak, aska estuak eta alboko horma-angelu txikiak.

· Errendimenduaren eragina

o Tokiko zurruntasun handia: uhin-gailurrak zulaketen eta inpaktuaren aurkako gaitasun handia du, partikula solidoak garraiatzeko egokia dena.

o Malgutasun oso eskasa: zaila da axiala okertzea eta hausturarako joera tolestura-puntuan.

o Estresaren kontzentrazioa larria da, eta pitzadura erraza da uhin-gailurraren eta haranaren angelu zorrotzean, beraz, hormaren lodiera loditu egin behar da konpentsatzeko.

· Aplikazio-eszenatokiak: industria-hondakinen garraioa, meategien drainatzea eta inpaktuen aurkako lan baldintza bereziak.

5. Uhin konposatua/kurbatua (adibidez, S-Rib)

· Egituraren ezaugarriak olatu-gandorraren goiko aldean dagoen mikro-arkua eta alboko hormaren kurbaduraren trantsizioa dira, uhin trapezoidalaren eta zirkularren abantailak uztartzen dituztenak.

· Errendimenduaren eragina

o Elkarlanaren hobekuntza: eraztun zurruntasun handia mantenduz (adibidez, SN8), soil-soilik eusten duten habeen talkaren indarra % 20 baino gehiago handitu daiteke.

o Estresaren optimizazioa: ertz zorrotzak ezabatzeak estresaren kontzentrazioa nabarmen murrizten du eta epe luzerako fidagarritasuna hobetzen du.

o Kostua handiagoa da molde eta prozesu konplexuagatik.

· Aplikatzekoak diren agertokiak: estandar altuko udal proiektuak, lubakirik gabeko hodiak eta distantzia luzeko lurperatutako hodiak.

II. Uhin formaren eragin sistematikoa errendimendu kritikoan

III. Ereduen hautaketaren oinarrizko printzipioak

1. Zurruntasunaren lehentasuna: karga astuna, lurperatze sakona, lurzoruaren estaldura handiko eszenatokiak → hautatu uhin trapezoidala edo uhin konposatua.

2. Lehentasun malgua: lur biguna, finkatze sentikorra, indusketarik gabekoa → hautatu arku-uhina edo U itxurako uhina.

3. Jariakinen lehentasuna: drainatzea, ur zikinen isurketa eta blokeoaren aurkakoa → hautatu U formako uhina edo arku-uhina.

4. Inpaktuaren erresistentziaren lehentasuna: helarazi solido-likido nahasketa, nirea, industria → hautatu V-uhina edo uhin konposatua.

5. Kostuen lehentasuna: ohiko udalak eta harizketak → uhin trapezoidala hobesten da.

IV. Peak euskarri-parametroen efektu sinergikoak

Olatuen gandorraren formaren errendimendu optimoa olatuen altueraren, olatuen tartearen eta hormaren lodieraren diseinu koordinatuarekin lor daiteke.

· Olatuen altuera: zenbat eta altuagoa izan olatuen altuera, orduan eta handiagoa izango da eraztunaren zurruntasuna, baina malgutasuna gutxitzen da eta materiala handitzen da.

· Uhin-tartea: uhin-tartea txikiegia bada, zurruntasun axiala gehiegi handia da, eta hori desegokia da asentamenduaren egokitzapenerako; uhinen tartea handiegia bada, zirkunferentzia-euskarria ez da nahikoa bihurtzen, tokian tokiko paketatzea eraginez.

· Horma-lodiera: ertz zorrotzeko uhinetarako (trapezoidala edo V-formako), horma behar bezala loditu behar da uhin-gandorrean, tentsioaren kontzentrazioa arintzeko.
